Как установить углы, соединители и заглушки

Четыре детали: как отличить их друг от друга

На примере комплекта RICO LEO. Это детали одной серии, а не универсальная фурнитура для любого ПВХ-плинтуса. Нажмите на изображение, чтобы рассмотреть его крупнее.

До покупки: пять проверок совместимости

Похожий цвет и одинаковая высота — только повод сравнить образцы, а не подтверждение совместимости. Например, в каталоге RICO LEO углы, соединение и заглушки перечислены как аксессуары этой серии. Каталог не подтверждает взаимозаменяемость с деталями других серий.

1. Название системы. Сверьте изготовителя, полное название серии и артикул профиля с упаковкой. Если повторяете старый заказ, приложите дату покупки и старую этикетку; спросите, подходит ли нынешняя деталь к этому выпуску. Одного названия бренда мало.
2. Назначение детали. Внутренний угол, наружный угол, прямой соединитель или окончание — разные позиции. Для заглушки уточните сторону по схеме изготовителя, для поворота — допустимую геометрию. Сохраните артикул самой детали, а не только планки.
3. Посадка. Сравните форму торца, пазы, выступы, упоры и способ крепления на образце своей серии. Проверьте узел вместе с базой и крышкой, если они предусмотрены. Глубину захода берите из документации или определяйте на штатно собранном образце, не по фотографии каталога.
4. Декор. Сверьте код, фактуру и блеск. Приложите деталь к планке при освещении помещения: совпадение названия цвета не заменяет сравнение образцов. Посадку и внешний вид оценивайте отдельно.
5. Комплектация. Уточните, что входит в продажную единицу: одна деталь, пара или упаковка; есть ли нужная ответная часть и предусмотренный крепёж. Сверьте содержимое с ведомостью, прежде чем оплачивать весь комплект.

Нужна замена, но серия неизвестна

Начните со старого заказа, чека, этикетки и остатков после ремонта. Надпись магазина может отличаться от названия изготовителя: попросите связать товар из заказа с заводской серией и артикулом. Если данных нет, так и напишите продавцу — не выбирайте серию наугад.

1. Снимите общий вид места установки и окончания плинтуса.
2. На сохранившемся свободном образце покажите торец, лицевую и обратную стороны детали, пазы и маркировку. Линейку положите рядом в одной плоскости; отдельно запишите измеренные размеры. Фотография с масштабом помогает сравнению, но не даёт точности чертежа.
3. Передайте фотографии и данные продавцу или изготовителю. Запросите точный артикул замены и подтверждение её применимости к старому профилю, а не ответ «по высоте подходит».
4. Проверьте предложенную деталь на образце штатным способом до покупки запаса. Если совместимость не удалось подтвердить, обсудите замену законченного участка с подходящей фурнитурой.

Не снимайте исправный узел только ради фотографии, если не знаете порядок разборки. При наличии розеток или неизвестных проводов не вскрывайте канал самостоятельно — сначала привлеките специалиста. Удобнее использовать оставшийся свободный отрезок.

Начните с раскладки

Разложите планки вдоль стен, определите места прямых стыков и отметьте левую и правую сторону каждого открытого окончания. Перенесите соединители с проходных зон туда, где они менее заметны и защищены от ударов.

Проверьте маркировку серии. Одинаковая высота не означает одинаковую посадку угла или крышки.

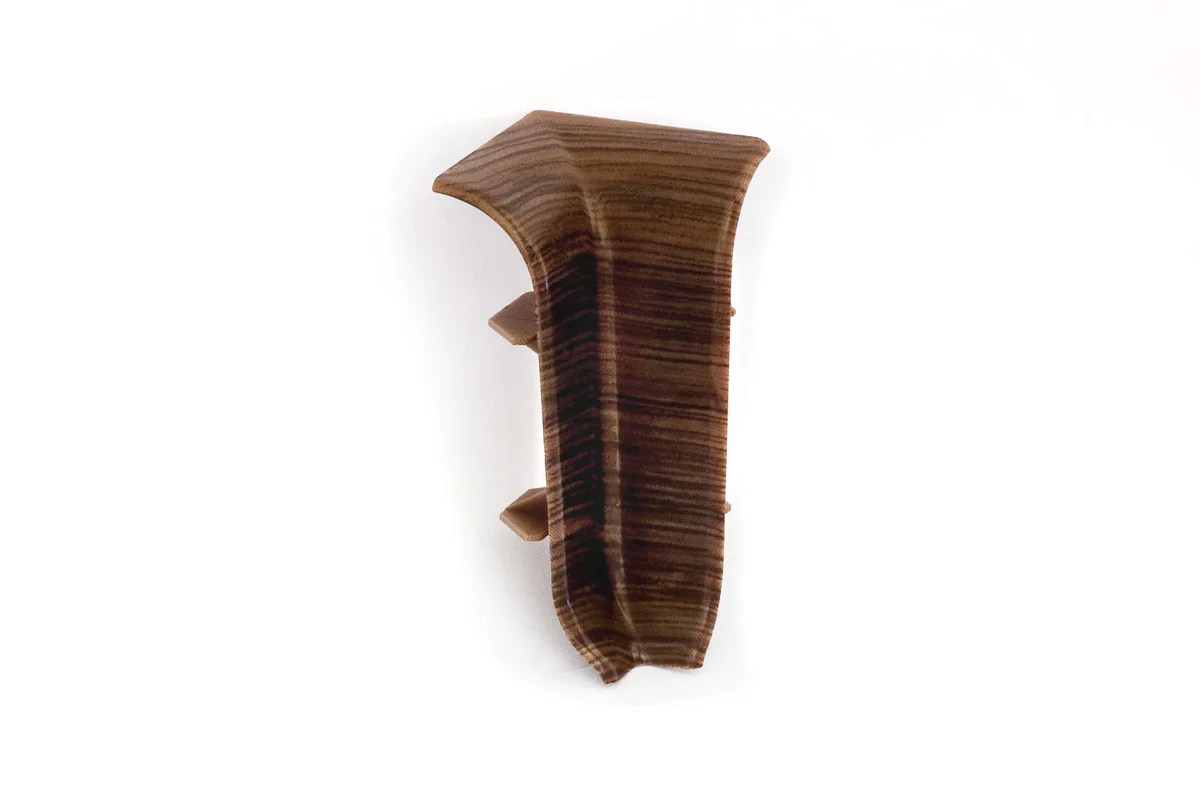

Внутренний угол

Примерьте обе планки и штатную деталь до окончательного реза. Если угол стены отличается от 90°, оцените зазор и не затягивайте профиль так, чтобы он выгнул фурнитуру. Во многих системах удобнее начинать раскладку именно с внутренних углов.

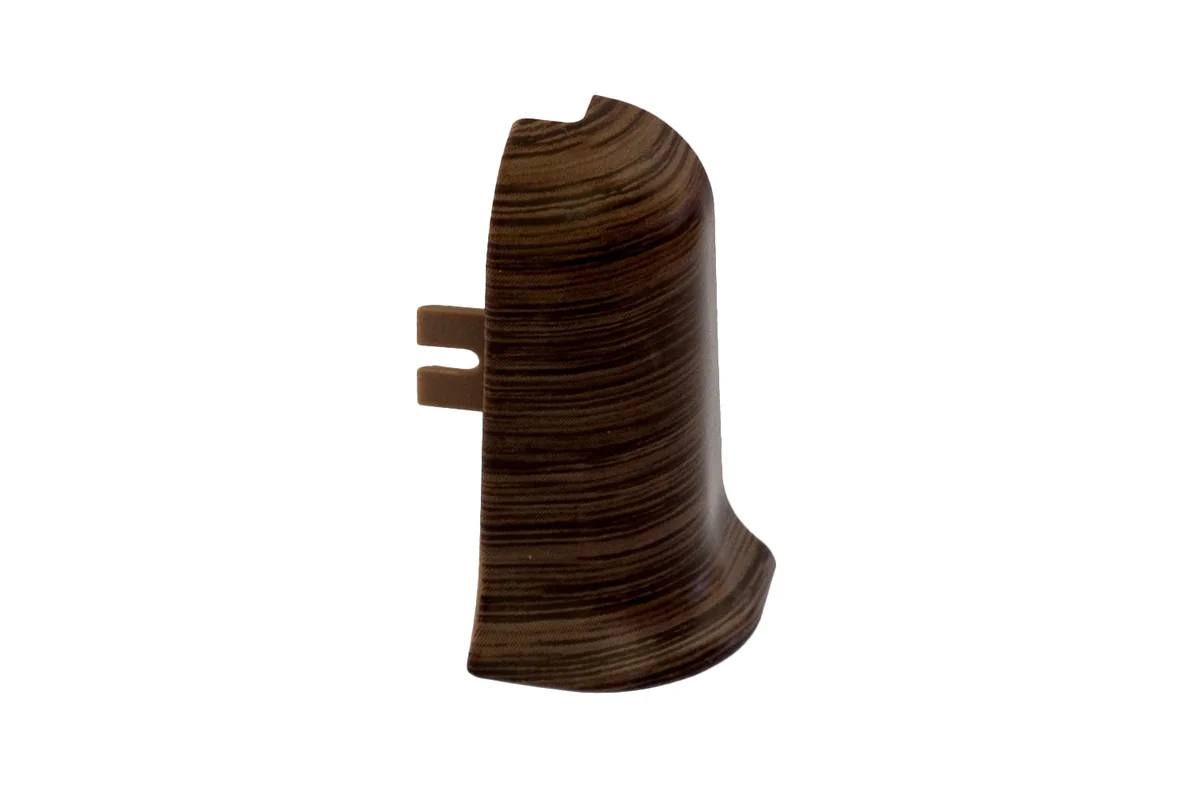

Наружный угол

Наружная деталь находится в ударной зоне. Планки должны входить в неё на предусмотренную глубину без натяга. Если отрезок слишком длинный, температурное изменение или удар может вытолкнуть угол. Если слишком короткий — появится щель.

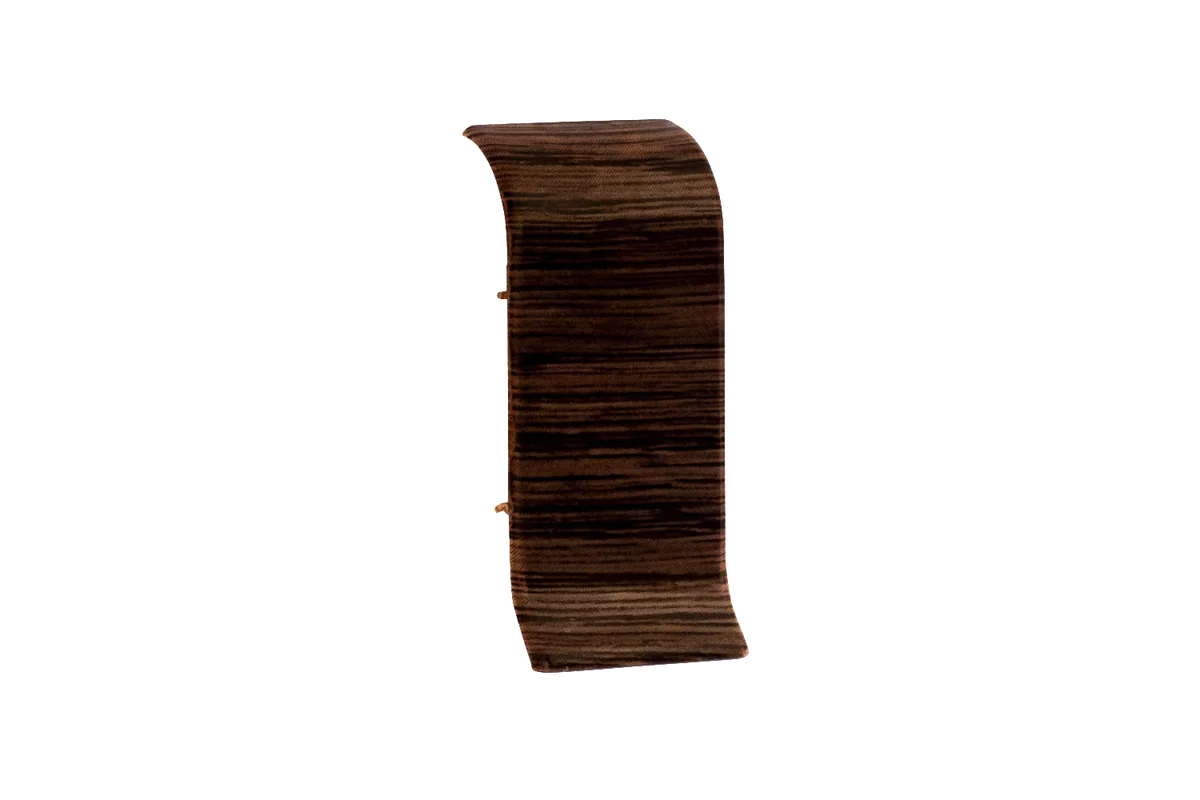

Прямой соединитель

Оба торца должны быть ровными и полностью поддерживаться основанием. Не размещайте стык вплотную к наружному углу. Сначала соедините детали без крепления и убедитесь, что линия декора совпадает.

Соединитель маскирует технологический стык, но не исправляет большой перекос или рваный рез.

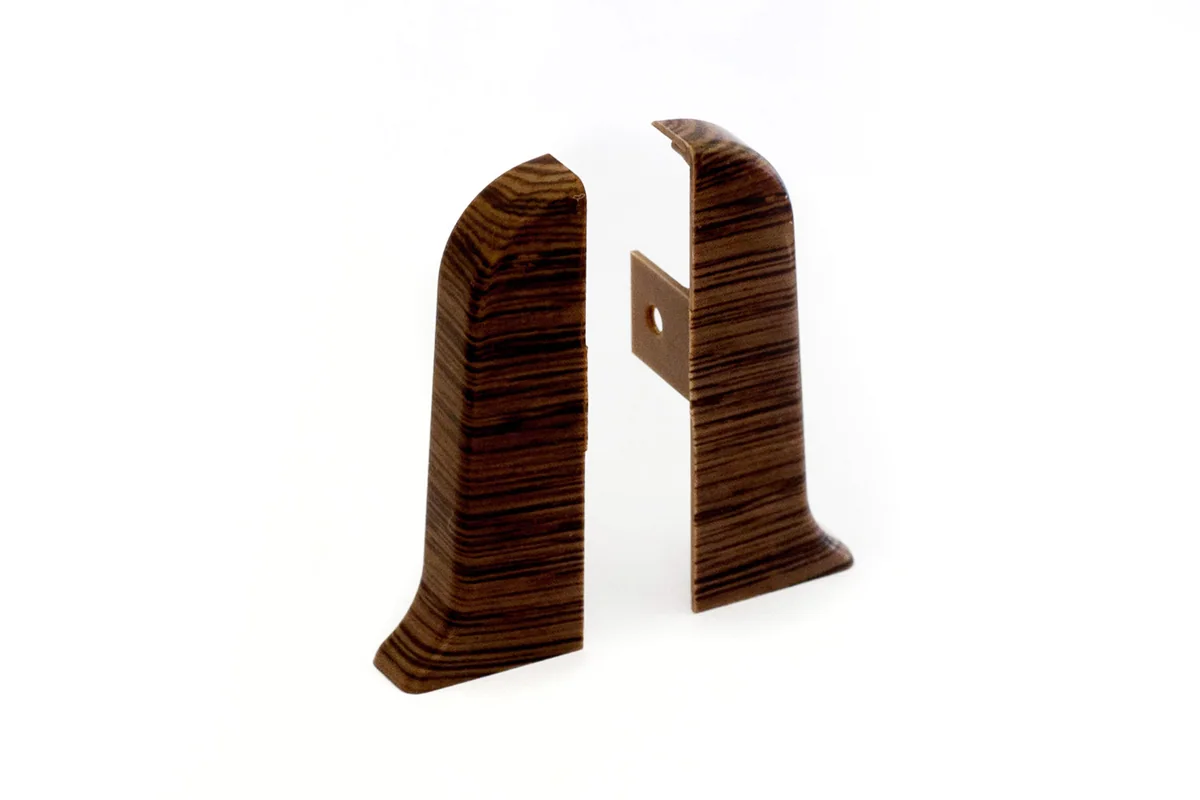

Левая и правая заглушка

Сверьте обозначение «левая / правая» со схемой изготовителя. Покажите продавцу торец на общем фото из комнаты: фотография отдельной перевёрнутой детали может запутать. Примерьте заглушку у наличника или мебели и только затем отмечайте линию реза. Торец не должен упираться в препятствие с сильным натягом.

Как не перепутать сторону заглушки

1. Покажите весь узел. Сделайте фото торца в установленном положении: видны пол, стена и дверь или мебель. На фото отметьте нужное окончание.
2. Сверьте обозначение серии. Название «левая» или «правая» берите из каталога изготовителя, а не из положения детали на фотографии продавца.
3. Проверьте посадочную сторону. На свободном образце заглушка должна закрывать нужный торец штатным способом. Не переворачивайте деталь вверх ногами ради совпадения внешнего контура.
4. Запишите артикул и сторону. При повторном заказе передайте их вместе с общим фото узла и кодом декора.

У симметричной или универсальной конструкции стороны могут не разделяться. Наличие пары на картинке не доказывает, что эти детали подходят к любой серии.

Как снять заглушку пластикового плинтуса

Сначала выясните, что удерживает деталь: штатный замок, отдельное крепление, соседняя планка или дополнительный клей. Без инструкции серии нельзя назначить одно движение «потянуть на себя» для всех заглушек.

1. Сфотографируйте узел, определите серию и причину снятия.
2. Проверьте, допускается ли отдельное снятие заглушки или сначала нужно освободить другую часть профиля.
3. Если способ известен, поддерживайте планку и освободите деталь предусмотренным движением или инструментом.
4. При сопротивлении, треске, побелении пластика либо движении всей базы остановитесь. Не усиливайте рычаг и не нагревайте деталь.
5. Осмотрите снятую деталь и доступную посадочную часть. Треснувшую защёлку заменяют совместимой деталью, а не маскируют её клеем.

Если требуется открыть канал, снять основание или работать рядом с неизвестными проводами, сначала определите безопасный порядок. Подготовка демонтажа и открытие кабель-канала. При силовой проводке нужен электрик.

Почему одинаковая высота не означает совместимость

Высота описывает только один размер. Детали могут отличаться выносом, формой лицевой части, посадочными пазами, креплением и глубиной захода торца. Даже совпадение производителя и цвета не заменяет проверку серии и артикула. Изменение выпуска также нужно уточнить у поставщика.

Правильная проверка — сопоставить маркировку, затем собрать свободный образец по инструкции. Если деталь приходится сдавливать, подтачивать или приклеивать ради удержания, это не подтверждённая совместимость. Пять проверок перед покупкой.

Торец должен попасть в рабочую зону детали

Для конструкции с накладной фурнитурой измеряют не только видимый промежуток между деталями, но и предусмотренный заход торцов. Глубина посадки и возможный монтажный зазор относятся к конкретной серии; прибавлять один и тот же размер ко всем углам нельзя.

Если меряете световой промежуток между краями двух деталей, длина отрезка зависит также от захода слева и справа. Если измеряете расстояние между внутренними упорами, заход уже учтён: повторно прибавлять его нельзя. Сначала определите точки замера на собранном образце.

Стена не под 90°: проверить два коротких образца

Допустим, реальный поворот на учебном примере — 87°, а деталь рассчитана на прямой угол. Приложите к стенам два коротких отрезка и соберите узел без усилия. Этот пример не устанавливает разрешённое отклонение в 3°: уголок одной серии может допускать подстройку, другой — нет.

При неплотной посадке уточните допустимое решение у изготовителя: подходящая регулируемая деталь, другой узел или подготовка основания. Не нагревайте уголок и не стачивайте замок только ради внешнего закрытия щели.

Один участок: от внутреннего угла до наличника

Далее — последовательность для конструкции с закрепляемой базой и съёмной крышкой, если такой способ подтверждён инструкцией вашей серии. Для цельного профиля на клипсах этапы фиксации и снятия будут другими.

1. Проверить угол стены и тип деталей.
2. Установить фурнитуру на пробные отрезки.
3. Определить точки замера и длину между ними, учесть предусмотренную посадку обоих торцов без двойного прибавления захода.
4. Сделать прямой чистый рез.
5. Собрать участок без окончательной фиксации.
6. После проверки скрытых коммуникаций закрепить базу способом и крепежом для выбранной серии и стены, без волны и перетягивания.
7. Установить крышку штатным способом, проверить оба окончания, открывание двери и возможность предусмотренного обслуживания.

Согласуйте готовый образец до повторения на остальных стенах. Лист приёмки поможет записать замечания.

Что не стоит делать

• приклеивать угол до выяснения причины плохой посадки;
• подтачивать несовместимую деталь другой серии;
• создавать натяг между двумя углами;
• резать весь комплект по одному теоретическому размеру;
• устанавливать треснувшую фурнитуру.
